7201AW

単列アンギュラ玉軸受

7201AW

単列アンギュラ玉軸受

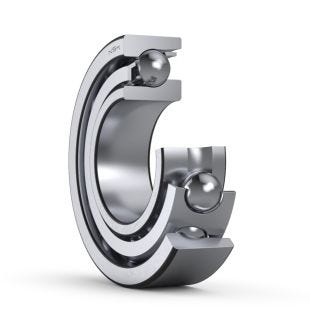

画像はイメージです、実際の製品とはデザイン・仕様が一部異なる場合がございます。

NSK名番		個数
7201AW		個数

言語

製品情報

表示単位メートル法インペリアル法

NSK名番

7201AW

主要寸法

d	12	mm	内径
D	32	mm	外径
B	10	mm	幅
r (最小)	0.6	mm	面取寸法
r1 (最小)	0.3	mm	面取寸法

基本定格荷重

Cr	8800	N	基本動定格荷重
C0r	4050	N	基本静定格荷重

回転速度

グリース潤滑	20000	min-1	グリース潤滑
油潤滑(油浴)	28000	min-1	油浴潤滑

寸法

11.4

作用点位置

取付関係寸法

da (最小)	17	mm
Da (最大)	27	mm
ra (最大)	0.6	mm

質量

0.037

質量 (参考)

CAD

FAQs (3)

Customer Questions

今手元にあるベアリングが、アンギュラ玉軸受か深溝玉軸受かを見た目で判別する方法はありますか。

アンギュラ玉軸受は外輪の肉厚が刻印側と反刻印側で異なります。その理由は外輪と玉の間に接触角があるためです。

深溝玉軸受は外輪の肉厚が両側とも同じです。名番の識別は7xxxがアンギュラ玉軸受、6xxxが深溝玉軸受です。

組み合わせアンギュラ玉軸受を使用した場合、複列アンギュラ玉軸受を使用した場合、単列アンギュラ玉軸受を2つ使用した場合の3つの場合で生じる違いを教えてください。

複列アンギュラ玉軸受は両方向のアキシアル荷重(Fa)を受けることができますが、接触角は限定されます。組み合わせアンギュラ玉軸受や単列アンギュラ玉軸受を2つ使用した場合は組み合わせ方によって、片方向のFaしか受けることができません。しかし、接触角が限定されないため、ラジアル荷重(Fr)/Faの比率に適した軸受が選べます。

なお、組み合わせアンギュラ玉軸受はすきまと組合せ精度が管理されており、回転精度や音響レベルが安定しています。しかし、単列アンギュラ玉軸受を2つ使用した場合は単体管理のため、組み合わせ時のばらつきが大きくなります。

アンギュラ玉軸受のアンギュラとはどのような意味ですか。

英単語Angularは角度という意味があります。つまり、アンギュラ玉軸受は玉と外輪が角度をもって斜めに接触している玉軸受です。

玉と接触角が大きいほど外輪と玉は斜めに接触していて、負荷できる荷重、許容回転数に違いがあります。

その他の情報

その他の情報
NSK Product Type2	ACBB_SR
NSK Product Type	Bearing

単列アンギュラ玉軸受

単列アンギュラ玉軸受
